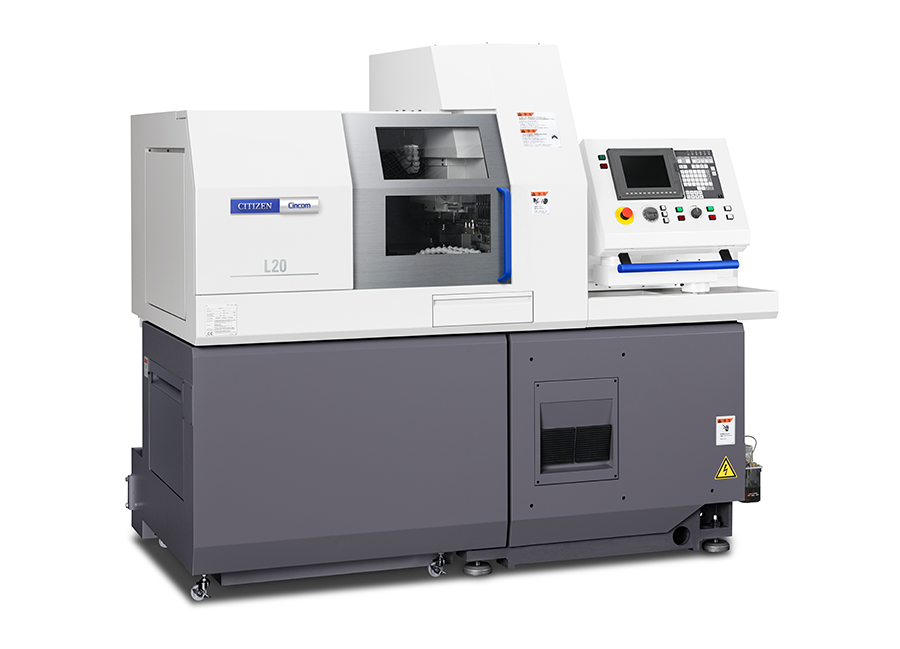

西鐵城走心機-L20
-
產品參數
產品中心
Product center

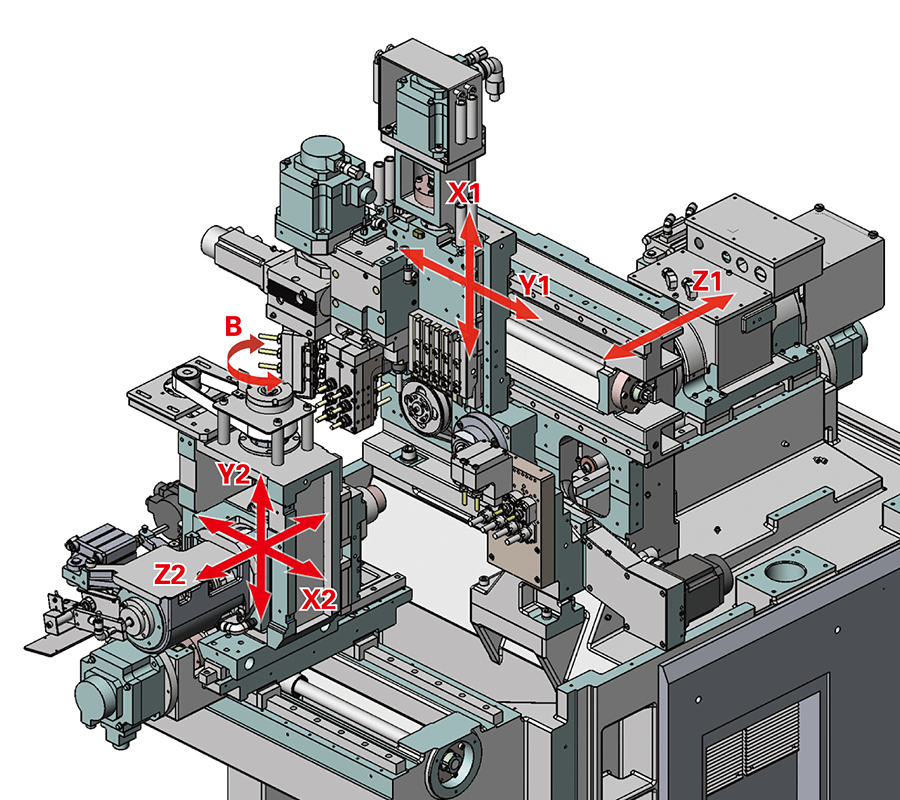

西鐵城L20主軸箱移動型CNC自動車床 其特點是：從5軸機型到搭載B軸和對向刀具臺Y軸機型，提供2種排刀刀具臺，5種對向刀具臺、3種背面刀具臺可結合需要的功能選擇 -------------------------------------------------------------------------------------------------------------------------- 采用模塊設計通過可選擇功能，來實現制造的多樣性，可以自由組合的功能模塊 -------------------------------------------------------------------------------------------------------------------------- |
規格項目 | L20 | |||||
VIII型 | IX型 | X型 | XII型 | |||
（L20E-2M8) | （L20E-2M9) | (L20E-2M10) | (L20E-2M12) | |||
最大加工直徑 (D) | ?20mm (?25mmOP) | |||||

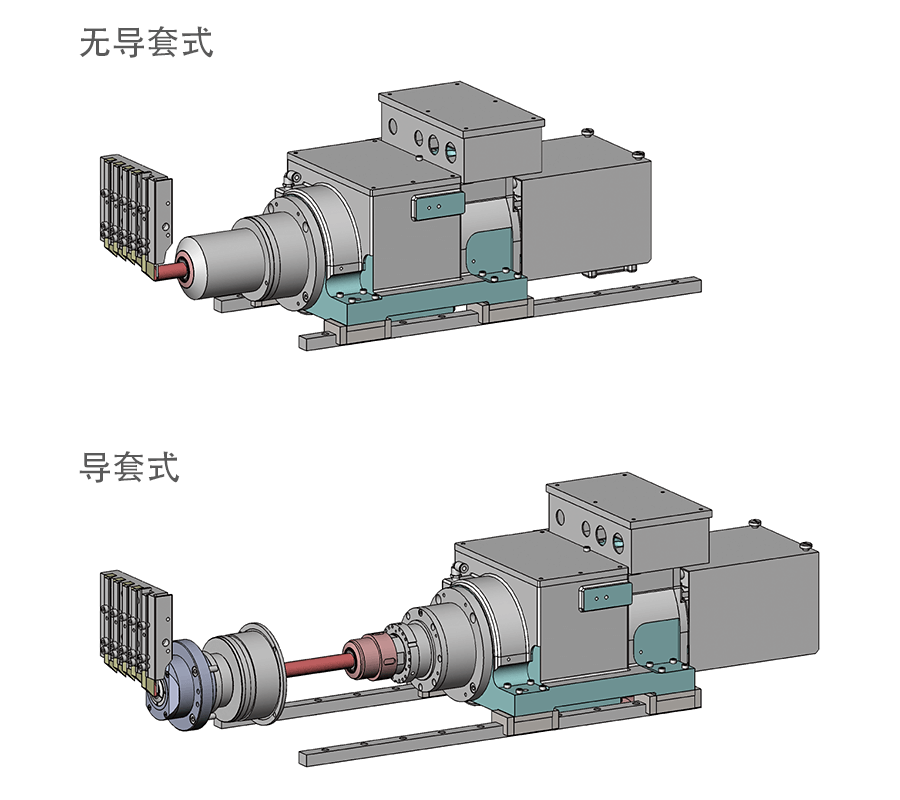

最大加工長度 (L) | GB:200mm/1次裝夾(188mm：?25規格時）GBL:2.5D | |||||
正面最大鉆孔直徑 | ?10mm | |||||
正面最大攻絲直徑 | M8（切削攻絲） | |||||
主軸貫通孔直徑 | ?26mm | |||||
主軸旋轉速度 | Max.10,000 min-1 | |||||
背面主軸最大夾持直徑 | ?20mm（?25OP) | |||||
背面主軸最大工件伸出量 | 30mm | |||||
產品最大取出長度 | 80mm | |||||
背面加工最大鉆孔直徑 | ?8mm | |||||
背面加工最大攻絲直徑 | M6 | |||||
背面主軸旋轉速度 | Max.8,000 min-1 | |||||
排刀旋轉刀具 | ||||||
最大鉆孔直徑 | ?8mm | |||||
最大攻絲直徑 | M6（切削攻絲） | |||||
主軸旋轉速度 | Max.6,000 min-1 (額定值4,500 min-1） | |||||
背面刀具臺旋轉刀具 | ||||||
最大鉆孔直徑 | OP | ?5mm | ||||
最大攻絲直徑 | OP | M4（切削攻絲） | ||||
主軸旋轉速度 | OP | Max.7,500 min-1 (額定值6,000 min-1） | ||||
對向刀具臺旋轉刀具 | ||||||
最大鉆孔直徑 | - | ?5mm | ||||
最大攻絲直徑 | - | M4（切削攻絲） | ||||
主軸旋轉速度 | - | Max.7,500 min-1 (額定值6,000 min-1） | ||||
最大刀具安裝數量 | 37 | 33 | 44 | 40 | ||
車削 | 5 | |||||
排刀旋轉刀具 | 25 | 21 | 25 | 21 | ||
正面攻孔刀具 | 3 | 6 | ||||
背面鉆孔刀具 | 4 | 8 | ||||
刀具尺寸 | ||||||
刀具（排刀） | □12mm（□13mm、□16mm） | |||||
套筒 | ?25mm（GDS107、210）?19.05mm | |||||
夾頭·導套 | ||||||
主軸彈簧夾頭 | FC034-M、FC071-M | |||||
背面主軸彈簧夾頭 | FC034-M-K、FC071-M-K | |||||
動力刀具彈簧夾頭 | ER11、ER16 | |||||
鉆孔套筒用夾頭 | ER11、ER16 | |||||
導套 | WFG206-M | |||||
快進速度 | ||||||
全軸（Y2軸以外） | 32m/min | |||||
Y2軸 | - | 8m/min | ||||
電動機 | ||||||
主軸驅動用 | 2.2/3.7kw | |||||
排刀旋轉刀具驅動用 | 1.0kw | |||||
背面主軸驅動用 | 0.75/1.5kw | |||||
背面刀具臺旋轉刀具驅動用 | - | 0.75kw | ||||
對向刀具臺旋轉刀具驅動用 | 0.75kw | |||||
切削油用 | 0.4kw | |||||
潤滑油用 | 0.003kw | |||||
中心高度 | 1,050mm | |||||
額定功率 | 7.3kvA | |||||
全負載電流 | 32A（選配U74T安裝時37A） | |||||
主斷路器容量 | 50A | |||||
空壓裝置、所需壓力 | 0.5MPa | |||||
重量 | 2,350kg | 2,400Kg | ||||
※對向刀具臺旋轉刀具為選配件
? 日本西鐵城精機株式會社授權杉澤機械在中國大陸的代理銷售，提供西鐵城數控車床、西鐵城走心機床、西鐵城刀塔機等機床的銷售；
? 10年以上經驗技術工程師，為您量身定制零部件加工設備方案

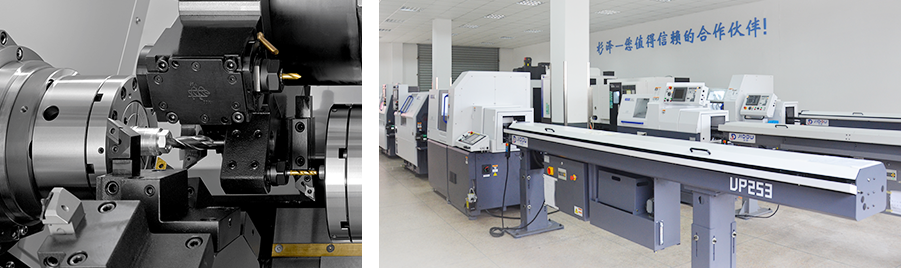

? 擁有2000㎡公司面積，內部專門設置設備展廳，多臺經典機型來滿足客戶參觀了解、設備使用打樣、以及設備使用指導等眾多售前需求；
